Un sistema guidanastro è un sistema automatico progettato per mantenere un materiale in movimento nella posizione corretta mentre attraversa una linea di converting. Rilevando le deviazioni laterali e correggendole in tempo reale, contribuisce a migliorare la stabilità del processo, la qualità del prodotto e l’efficienza della macchina.
Cosa troverai nell’articolo:
Nei processi produttivi che coinvolgono carta, film plastico, cartone, tessuto non tessuto e molti altri materiali, il nastro viene svolto, guidato attraverso un lungo percorso di rulli, lavorato e infine riavvolto. Durante questo tragitto, anche piccoli spostamenti laterali possono trasformarsi in problemi importanti di allineamento. Se il materiale non rimane nella posizione corretta, il risultato può essere un fermo macchina, sprechi di materiale, una minore qualità del prodotto o addirittura la rottura del nastro.
Per questo i sistemi guidanastro sono diventati sempre più importanti nelle moderne linee di converting, soprattutto con l’aumento della velocità di linea e con tolleranze di processo sempre più ristrette.
> Che cos'è un sistema guidanastro?
Un sistema guidanastro serve a monitorare e correggere la deviazione di un materiale in movimento dal percorso ottimale, in modo che rimanga nella posizione desiderata durante tutto il processo. Il suo obiettivo è semplice: mantenere il materiale allineato mentre attraversa la macchina.
Senza un sistema guidanastro automatico o con interventi manuali, il nastro tende naturalmente a spostarsi lateralmente. Questo non è un fenomeno anomalo. In condizioni industriali reali, infatti, esistono molte cause che possono portare un materiale a deviare verso un lato durante la lavorazione.
Le principali sono:
- Imperfezioni del materiale. I supporti da lavorare non sono sempre perfettamente planari, uniformi o avvolti in modo regolare. Differenze di spessore, bobine non perfette o irregolarità intrinseche del materiale possono influenzarne il comportamento.
- Imperfezioni della macchina. I rulli possono non essere perfettamente concentrici o non essere perfettamente allineati. Anche scostamenti minimi possono avere un forte impatto sul movimento laterale del materiale. In alcuni casi, perfino le condizioni di installazione della macchina possono incidere sul comportamento del nastro.
- Errori dell’operatore. Per esempio, la bobina può essere caricata leggermente fuori centro sullo svolgitore. Inoltre, anche altre variabili di processo, come la tensione del materiale, possono contribuire a creare problemi di allineamento.
Per tutte queste ragioni, il guidanastro non è un accessorio secondario, ma un sistema pratico e necessario per controllare un problema reale di produzione.
> Perché l’allineamento del nastro è importante nelle linee di converting?
Il corretto allineamento del materiale è fondamentale perché molti processi di converting richiedono che il nastro arrivi in una posizione precisa in un determinato punto della macchina. Se il materiale si sposta lateralmente, la precisione del processo viene immediatamente compromessa.
Avere un sistema guidanastro è importante per diversi motivi.
Stabilità del materiale. Un nastro stabile è più facile da gestire e più prevedibile durante la produzione. Questo aiuta l’intera linea a lavorare in modo più controllato.
Precisione del processo. Nelle applicazioni di stampa, un cattivo allineamento può causare una distribuzione irregolare dell’inchiostro o problemi di registro. Nelle taglierine, le lame possono tagliare in un punto errato. Nei processi di laminazione o coating, due o più materiali possono non sovrapporsi correttamente, causando scostamenti e aumentando il rifilo o lo scarto finale.
Riduzione degli scarti. Le linee ad alta velocità processano una grande quantità di materiale in poco tempo. Anche un piccolo errore di allineamento, se non corretto subito, può generare una quantità significativa di materiale scartato. Bordi danneggiati, prodotto non conforme e interruzioni della produzione sono tutte possibili conseguenze di una guida non corretta.
Efficienza produttiva. Senza un sistema guidanastro automatico, l’operatore può essere costretto a rallentare la linea, fermare frequentemente la macchina o intervenire manualmente per correggere il percorso del materiale. Se il nastro si rompe, la linea va fermata e il materiale deve essere nuovamente incorsato. Tutto questo significa tempo perso, spreco di materiale e costi evitabili.
In definitiva, un cattivo allineamento non compromette solo il processo, ma anche il prodotto finito. Un percorso del nastro stabile e preciso è una delle condizioni necessarie per ottenere una qualità costante.
> Come funziona un sistema guidanastro?
Un sistema guidanastro monitora la posizione del materiale in movimento e applica correzioni in tempo reale per mantenerlo allineato entro tolleranze prestabilite. Non si limita a correggere il disallineamento quando si verifica, ma lavora come un ciclo continuo basato su rilevamento, elaborazione e correzione.

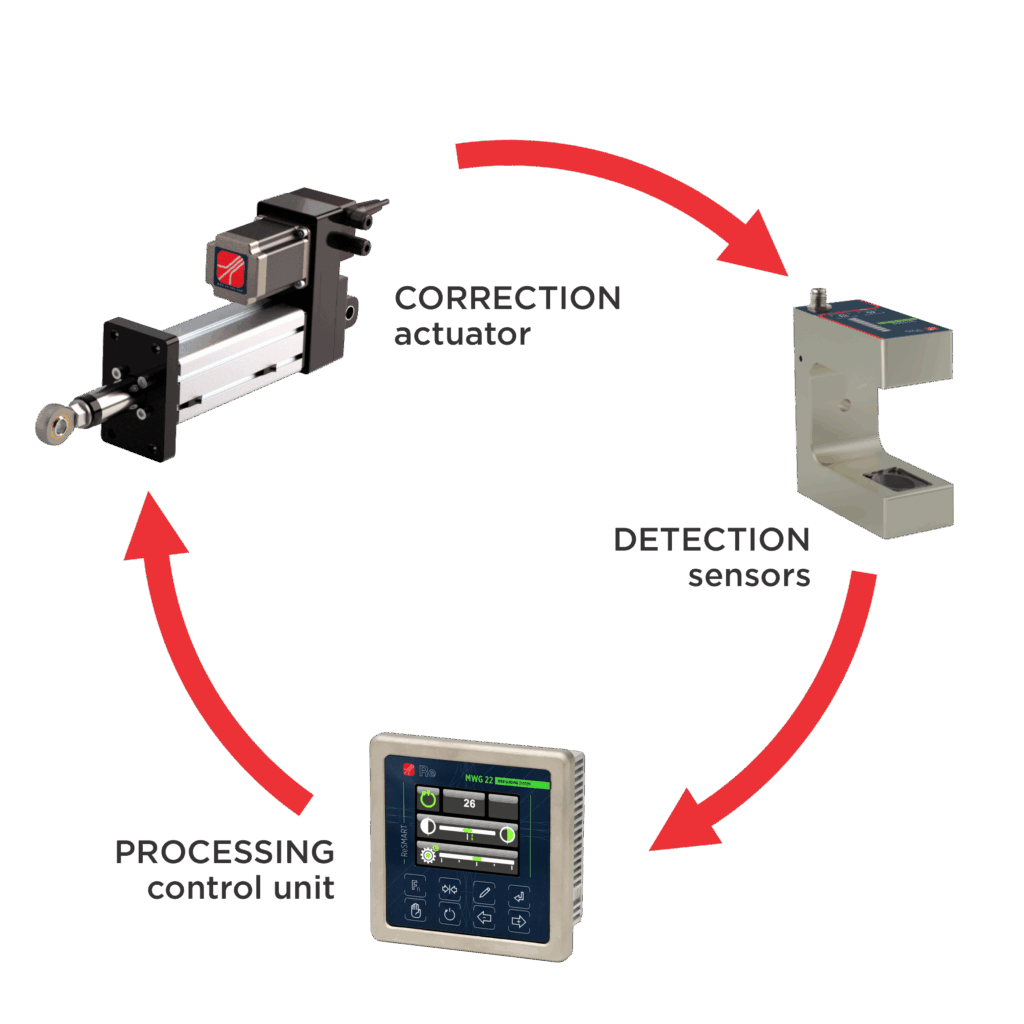

Il funzionamento può essere sintetizzato in tre fasi:
- Rilevamento. I sensori leggono il bordo del materiale o un contrasto e inviano dati di posizione in tempo reale.
- Elaborazione. Un controllore analizza le deviazioni, confronta la posizione reale del materiale con quella di riferimento e calcola la correzione necessaria.
- Correzione. Un attuatore sposta il nastro o il rullo guida per riportare il materiale nella posizione desiderata.
Questo ciclo si ripete in modo continuo mentre la linea è in funzione. Proprio perché il sistema reagisce in tempo reale, risulta particolarmente efficace nelle applicazioni ad alta velocità o ad alta precisione, dove una regolazione manuale sarebbe troppo lenta e imprecisa.
> Componenti principali di un sistema guidanastro
Un sistema guidanastro efficace si basa su tre elementi principali che devono lavorare in modo continuo e con elevata precisione: sensori, controllore e attuatore.
La logica di funzionamento è questa: rilevare la deviazione -> calcolare la correzione -> muovere il sistema -> ripristinare l’allineamento -> continuare il ciclo
I sensori: gli occhi del sistema
Rilevano in tempo reale la posizione del materiale e forniscono il segnale di feedback su cui si basa la correzione. A seconda del materiale e del tipo di riferimento da rilevare, i sensori si dividono generalmente in tre famiglie principali:
- sensori a ultrasuoni, adatti a materiali opachi o riflettenti;
- sensori a infrarossi, spesso utilizzati per materiali fonoassorbenti come alcuni tessuti o non tessuti;
- sensori ottici, ideali per rilevare contrasti di colore, linee stampate o pattern.
L'unità di controllo: il cervello del sistema
L’unità di controllo riceve il segnale dal sensore, lo confronta con la posizione desiderata e invia il comando all’attuatore.
L’attuatore: l’esecutore del sistema
Riceve l’istruzione dal controllore e modifica la posizione del nastro attraverso il meccanismo di guida.
> Le principali tipologie di sistemi guidanastro
A seconda dell’applicazione, della configurazione macchina e del punto in cui è necessario il controllo, esistono tre principali tipologie di sistemi guidanastro.
Sistemi guidanastro a telaio pivottante
Sono la soluzione più comune quando è necessario correggere il nastro lungo il suo percorso. Il telaio pivotante è una struttura meccanica con due rulli che ruota attorno a un punto di perno decentrato, fisico o virtuale, come nei sistemi Re. Questo movimento modifica il percorso del materiale e ne corregge la posizione laterale. Sono molto diffusi perché compatti, efficaci e adatti a numerose applicazioni di converting.
Sistemi guidanastro a rulli sterzanti
I sistemi a rulli sterzanti vengono anch’essi utilizzati all’interno del processo, ma sono generalmente preferiti quando il tratto di ingresso del materiale è lungo, tipicamente da due a cinque volte la larghezza del nastro. In questo caso il sistema corregge il materiale spostandolo lateralmente e ruotandolo contemporaneamente. A seconda della configurazione, possono essere presenti uno o due rulli.
Attuatori lineari
Gli attuatori lineari sono spesso utilizzati sugli svolgitori o sugli avvolgitori, in particolare nelle macchine compatte. Invece di correggere il percorso del nastro in una sezione intermedia della linea, spostano l’intero carrello in modo che il materiale parta già nella posizione corretta in svolgimento o venga seguito accuratamente durante il riavvolgimento. Questo aiuta a ottenere bobine con un profilo più regolare e piatto.
A loro volta, questi sistemi possono lavorare con diverse modalità di guida.
- La guida di bordo è la configurazione più comune. Utilizza un solo sensore per rilevare la posizione di un bordo del materiale, che diventa il riferimento per la correzione. È molto usata nelle macchine da stampa, nelle taglierine e negli impianti di coating.
- La guida di centro utilizza due sensori per rilevare entrambi i bordi del materiale e calcolarne il centro, che diventa il riferimento per la correzione. È una soluzione tipica negli impianti di estrusione film, laminazione e coating.
- La guida di linea utilizza sensori ottici per seguire una linea stampata, un pattern o un contrasto di colore. È spesso impiegata nella stampa di etichette e nel packaging flessibile.
> Applicazioni tipo e vantaggi
In generale, qualsiasi processo di lavorazione di un materiale come carta, film plastico, tessuto non tessuto, alluminio o altro, può beneficiare di un sistema guidanastro. Ovunque un materiale venga svolto e lavorato l’allineamento laterale è importante.
Tra le applicazioni più comuni ci sono:
- la stampa, dove il guidanastro aiuta a mantenere il registro;
- il packaging, dove supporta pieghe e sigillature precise;
- il taglio, dove garantisce che il materiale venga tagliato nel punto corretto;
- la laminazione e il coating, dove contribuisce alla sovrapposizione precisa di più materiali;
- la produzione di batterie, dove l’allineamento è essenziale per il coating degli elettrodi;
- il settore nonwoven e igiene, dove più materiali devono essere accoppiati con precisione.
I vantaggi di un sistema guidanastro automatico sono molto concreti:
- Elevata precisione, perché il materiale viene mantenuto entro tolleranze molto ristrette anche ad alte velocità.
- Riduzione degli scarti, perché meno errori di allineamento significano meno prodotto difettoso, meno rotture del nastro e minore necessità di aumentare il rifilo.
- Maggiore velocità di linea, poiché il sistema corregge in continuo la posizione del materiale senza richiedere all’operatore di rallentare il processo per controllarlo.
- Minore necessità di intervento manuale, con un carico ridotto per l’operatore e una maggiore costanza di funzionamento della macchina.
Tutti questi aspetti si traducono in una migliore qualità del prodotto finito e in una maggiore efficienza complessiva dell’impianto. Meno fermate, meno difetti, più velocità e una lavorazione più stabile rendono la linea di converting complessivamente più performante.
> Soluzioni Re per la guida del nastro
Re progetta soluzioni efficienti, affidabili e su misura per la guida del nastro:
- Sensori: a ultrasuoni, infrarossi o ottici per assicurare una rilevazione precisa della posizione di qualsiasi tipo di materiale ad alte velocità e in modo accurato.
- Attuatori: sistemi a carrelli pivottanti, a rulli sterzanti o attuatori lineari per garantire il massimo in ogni circostanza lavorativa. Sono disponibili in diverse taglie e configurazioni, inoltre la nostra forza è la customizzazione.
- Unità di controllo: dotate delle più recenti tecnologie, tutte le nostre unità di controllo garantiscono velocità di elaborazione dati e precisione assoluta.
Combinando correttamente questi componenti è possibile realizzare un sistema di guida del nastro efficace e adatto alla macchina, al materiale e all’obiettivo produttivo.
Sensori per guidanastro
Unità di controllo
Attuatori
F.A.Q.
Un sistema guidanastro serve a mantenere un materiale in movimento nella corretta posizione laterale mentre attraversa una macchina. Il suo obiettivo è prevenire la deriva laterale del nastro e migliorare stabilità, precisione ed efficienza del processo.
Funziona attraverso un ciclo continuo di rilevamento, elaborazione e correzione. Un sensore rileva la posizione del materiale, il controllore calcola lo scostamento rispetto al riferimento e l’attuatore applica la correzione in tempo reale.
I componenti principali sono il sensore, il controllore e l’attuatore. Insieme rilevano la posizione del materiale, elaborano il segnale e applicano la correzione meccanica.
La guida di bordo utilizza un sensore per controllare la posizione di un bordo del materiale. La guida di centro utilizza due sensori per rilevare entrambi i bordi e mantenere il centro del materiale nella posizione corretta.
Perché un allineamento non corretto può causare difetti di stampa, errori di taglio, problemi di laminazione, scarti, fermi macchina e una minore qualità del prodotto finito. Un corretto allineamento migliora sia la stabilità del processo sia il risultato finale.
