Il controllo di tensione del nastro è il processo che permette di mantenere un materiale alla tensione corretta e stabile mentre attraversa una linea di produzione. Gestire la tensione in modo corretto è fondamentale per mantenere stabile il materiale, prevenire difetti come grinze o allungamenti e migliorare qualità, ripetibilità ed efficienza durante svolgimento, lavorazione e riavvolgimento.
Cosa troverai nell’articolo:
> Che cos’è il controllo di tensione del nastro?
Per controllo di tensione si intende la regolazione della forza applicata al materiale in movimento durante il processo produttivo. In pratica, significa mantenere il nastro alla giusta tensione dalla fase di svolgimento fino a quella di riavvolgimento, mentre attraversa processi come stampa, laminazione, taglio o altre lavorazioni.
La tensione non è un valore fisso. Cambia continuamente durante il funzionamento della linea e, proprio per questo, deve essere misurata, monitorata e corretta. Un valore di tensione stabile e ripetibile è ciò che permette al processo di rimanere fluido, prevedibile e costante.
Negli impianti reel-to-reel, la tensione del nastro è la forza che agisce sul materiale mentre scorre all’interno della macchina.
Dal punto di vista meccanico, la tensione è strettamente legata alla coppia e al diametro della bobina.
In altre parole, se il diametro della bobina varia, deve variare anche l’azione di controllo. Anche con una velocità di linea costante, il sistema deve compensare continuamente il cambiamento delle condizioni della bobina per mantenere stabile il materiale.
Le cause che portano la tensione a variare durante la produzione sono molte. Le più comuni sono:
- variazione del diametro in svolgimento e avvolgimento
- cambi di velocità, accelerazioni e decelerazioni della linea
- attriti sui rulli e sui componenti macchina
- caratteristiche fisiche del materiale
Per questo la regolazione della tensione non può essere considerata un’impostazione fatta una volta sola. È un parametro dinamico, che deve essere gestito in modo continuo durante tutta la lavorazione.
> Perché il controllo di tensione è importante nelle linee di converting?
Ogni processo di converting dipende dalla stabilità del materiale. Se la tensione è instabile, tende a diventare instabile l’intera linea. Questo non influisce solo sulla qualità del prodotto, ma anche sull’efficienza della macchina, sulla ripetibilità del processo e sul lavoro dell’operatore.
Stabilità del materiale durante la produzione: Un nastro stabile è più facile da lavorare. Segue correttamente il suo percorso tra rulli, stazioni e zone di processo, con meno variazioni e meno rischio di deformazioni. Questo è particolarmente importante nelle applicazioni in cui precisione e ripetibilità sono essenziali.
Qualità di processo e ripetibilità: Quando la tensione è controllata correttamente, ogni fase del processo diventa più costante. La macchina lavora in modo più prevedibile e la qualità del prodotto finito migliora.
Efficienza della macchina e riduzione degli scarti: Un controllo di tensione poco efficace costringe spesso gli operatori a continui interventi manuali. Inoltre aumenta il rischio di difetti, scarti di materiale e fermi macchina imprevisti. Un sistema affidabile riduce questi problemi e rende la linea più efficiente.
> Quali problemi può causare una tensione non corretta?
Una tensione non corretta può generare molti difetti e problemi di processo. In alcuni casi l’effetto è immediatamente visibile; in altri si manifesta più avanti, sulla bobina finale o sulla qualità del prodotto.
Tra i problemi più frequenti ci sono:
| PROBLEMA | CAUSA | COMPORTAMENTO |
| Allineamento errato | Tensione bassa o instabile | Il materiale non rimane planare e tende a spostarsi. |
| Deformazioni materiale | Tensione troppo elevata | I supporti più delicati possono cambiare forma in modo permanente, mentre i materiali più sottili possono presentare bordi arricciati, grinze o un comportamento non stabile. |
| Errori di registro e difetti di stampa | Variazioni di tensione | Il materiale avanza in modo poco uniforme nella sezione di stampa, causando fuori registro e minore precisione nella stampa. |
| Difetti in avvolgimento | Tensione elevata
Tensione bassa |
Bobina telescopica
Bobina troppo lasca |
| Rotture di materiale | Tensione elevata | Rotture del nastro, arresti ripetuti e scarti significativi. Elevati costi di produzione e scarsa efficienza dell’impianto. |
L’effetto dei problemi di tensione cambia anche in base al processo.
Nelle taglierine una tensione non corretta può compromettere la qualità del taglio e la formazione della bobina. Nella stampa può generare fuori registro e qualità non costante. Nella laminazione può causare grinze, allungamenti o difetti di accoppiamento. Per questo il controllo di tensione non è un dettaglio secondario, ma una condizione essenziale per l’affidabilità del processo.
> Come funziona un sistema di controllo di tensione?
Un sistema di controllo di tensione funziona misurando la condizione del materiale, confrontandola con il valore desiderato e correggendo in tempo reale la risposta della macchina. L’obiettivo è mantenere il materiale il più stabile possibile nonostante variazioni di diametro, velocità o condizioni di processo.
In generale esistono tre approcci principali:
Controllo della tensione manuale
In un sistema manuale, l’operatore osserva il comportamento del materiale e agisce manualmente su freno o frizione. È la soluzione più semplice, ma anche la meno affidabile. Il nastro resta esposto a picchi di tensione e variazioni continue, perché ogni correzione dipende dall’intervento umano e dal suo tempo di reazione.
Controllo della tensione a loop aperto
In un sistema a loop aperto, la tensione viene regolata automaticamente in base al diametro della bobina letto da sensori di diametro a ultrasuoni. Il regolatore utilizza questa informazione per correggere la coppia di freno, frizione o motore.
È un sistema nettamente migliore rispetto al controllo manuale, perché introduce automazione e segue la variazione del diametro bobina.
Tuttavia non misura direttamente la tensione reale del materiale.
Controllo della tensione a loop chiuso
Nei sistemi a loop-chiuso la tensione viene misurata direttamente sul materiale in movimento tramite celle di carico o ballerino. Il segnale viene inviato in continuo a un regolatore di tensione, che elabora il valore e corregge freno, frizione o motore per mantenere il tensionamento desiderato.
Poiché il sistema reagisce alla tensione reale del nastro, anche le minime variazioni possono essere corrette rapidamente. Questo garantisce maggiore precisione, migliore ripetibilità e un processo più stabile.
> Componenti principali di un sistema di controllo di tensione
Un sistema automatico preciso si basa su una combinazione di componenti di misura, controllo e attuazione. In modo molto semplice, la logica è questa:
misurare → confrontare → regolare → stabilizzare
- Celle di carico e ballerino: Sono gli elementi che rilevano la tensione del materiale. Le celle di carico misurano la forza generata dal nastro in movimento e la trasformano in un segnale elettrico, mentre il ballerino può essere utilizzato come elemento di feedback in determinate configurazioni.
- Regolatore di tensione: Il regolatore riceve il segnale, lo elabora e lo confronta con il setpoint desiderato. In base a questo confronto, invia un segnale di correzione al dispositivo finale di controllo. In pratica, è il cervello del sistema.
- Freni, frizioni e motori: Sono gli attuatori che applicano fisicamente la regolazione. A seconda della configurazione della macchina e dell’applicazione, il regolatore può comandare un freno pneumatico, un freno elettromagnetico, una frizione o un motore per aumentare o diminuire la tensione del nastro.
> Dove si controlla la tensione in una linea di converting?

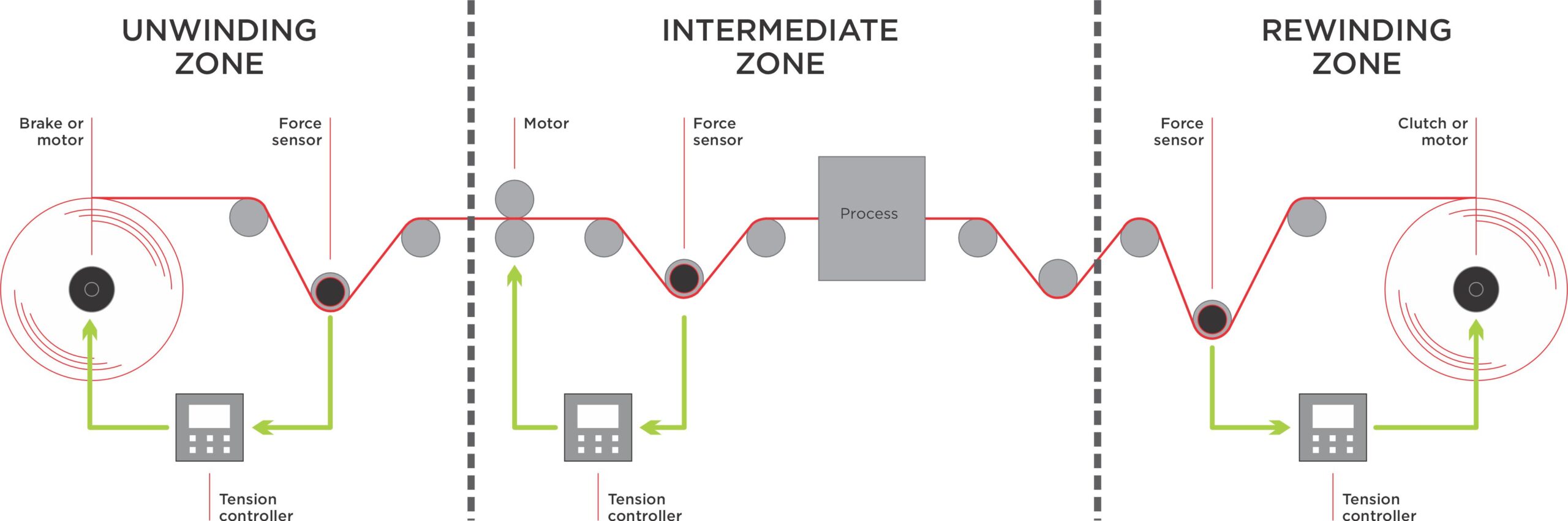

Il controllo di tensione può essere gestito in diverse zone della linea, a seconda del processo e della configurazione macchina.
- In svolgimento, la tensione viene spesso gestita con sistemi a loop chiuso composti da celle di carico, regolatore di tensione e freno.
- Nelle zone intermedie o di processo, il controllo può essere necessario per garantire stabilità durante stampa, taglio, laminazione o altre lavorazioni. Qui il sistema prevede l’utilizzo di celle di carico, regolatore e traino motore.
- In avvolgimento, invece, si usano tipicamente frizioni o motori per ottenere una corretta formazione della bobina finale e una qualità costante del rotolo.
> Quali sono i vantaggi di un controllo automatico di tensione?
Un corretto sistema automatico di controllo di tensione porta vantaggi tecnici e produttivi molto concreti. Una volta impostati i parametri principali di lavoro, il sistema gestisce il processo in modo continuo e reagisce alle variazioni in modo istantaneo e preciso.
I principali vantaggi sono:
- migliore qualità del prodotto
- processo più stabile
- riduzione degli scarti
- maggiore ripetibilità
- migliore qualità della bobina finale
- maggiore efficienza produttiva
- minori interventi dell’operatore
- prestazioni macchina più costanti
Per questo il controllo di tensione dovrebbe essere considerato una parte strategica della macchina, non un accessorio. In molte applicazioni è la base per una produzione affidabile e di qualità.
> Le soluzioni Re per il controllo di tensione
Re sviluppa soluzioni complete per il controllo di tensione dei materiali:
- celle di carico per diverse configurazioni macchina e diversi campi di forza.
- regolatori di tensione sia per il controllo della coppia su svolgitori e avvolgitori che per il controllo della velocità di linea.
- freni pneumatici ed elettromagnetici adatti a differenti coppie e applicazioni.
Combinando correttamente questi componenti è possibile realizzare un sistema di controllo di tensione efficace e adatto alla macchina, al materiale e all’obiettivo produttivo.
F.A.Q.
La tensione del nastro è la forza applicata su un rullo da un materiale in movimento durante il suo scorrimento all’interno di una linea produttiva. Per assicurare un processo corretto e una qualità elevata del prodotto finito deve rimanere sempre stabile.
Perchè una tensione non stabile può causare grinze, allungamenti, deformazioni, errori di registro, difetti di riavvolgimento e rotture con conseguenti elevati scarti di produzione. Un controllo della tensione corretta aumenta la stabilità, la qualità e l’efficienza del processo.
Con una tensione troppo elevata, il materiale può allungarsi, deformarsi e anche rompersi. Può inoltre creare problemi nei processi di stampa, laminazione, taglio e riavvolgimento con bobine telescopiche.

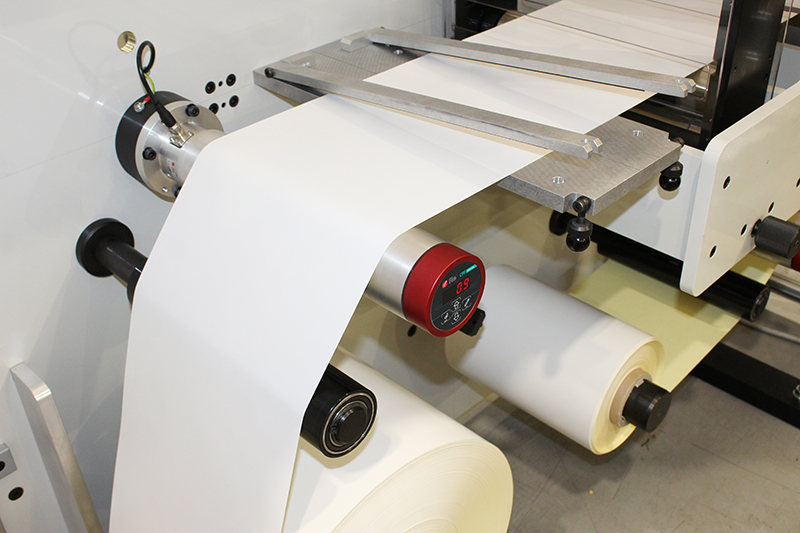

La tensione di un nastro in movimento viene solitamente misurata utilizzando celle di carico installate sui rulli di svolgimento, o tramite ballerino a seconda delle necessità e delle configurazioni della macchina.
Un tipico sistema di controllo della tensione a loop-chiuso prevede l’utilizzo di celle di carico, regolatore di tensione e freno, frizione o motore.
