Los ejes expansibles de ranuras Re, todos ellos con perfil extruido de aluminio o acero, aseguran una adherencia perfecta de los núcleos en cualquier tipo de bobina. El aire, introducido en el eje por medio de una válvula específica, hincha las cámaras de aire para rellenar las ranuras y bloquear las bobinas.

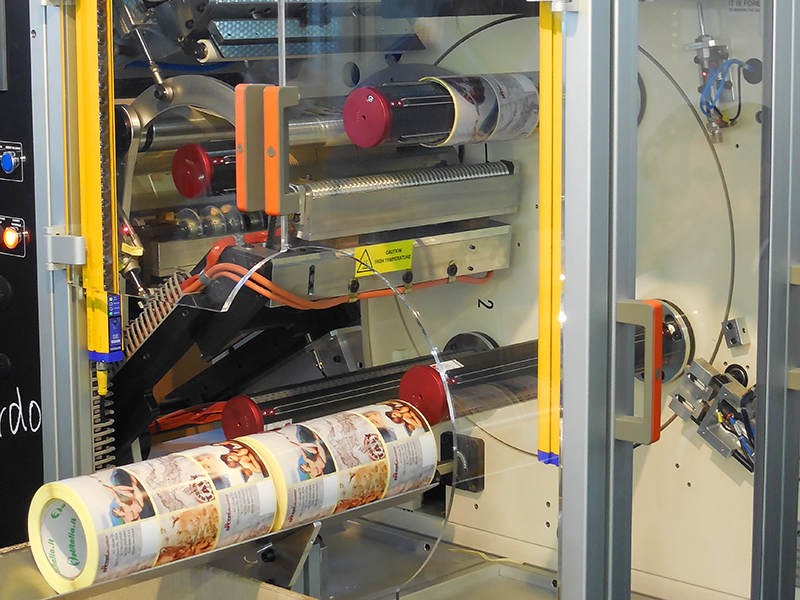

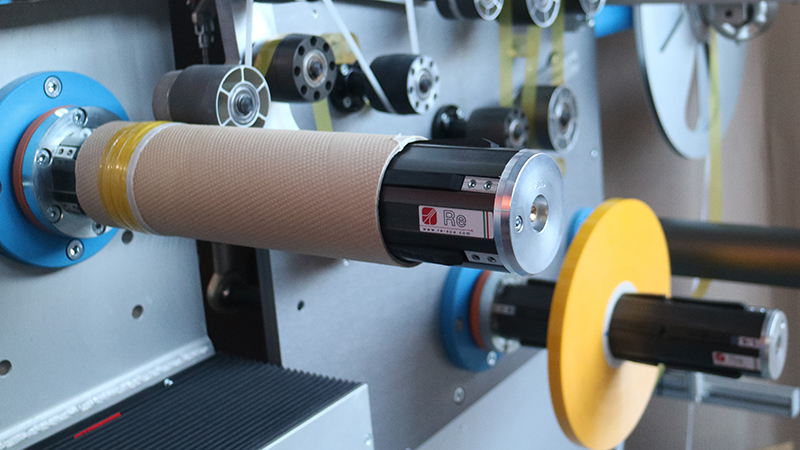

Realizamos ejes de 18 mm de 12” y otros tamaños bajos pedido, con varios tipos de ranuras, pernos y tratamientos superficiales. La versión en voladizo se utiliza en los trabajos de banda estrecha.

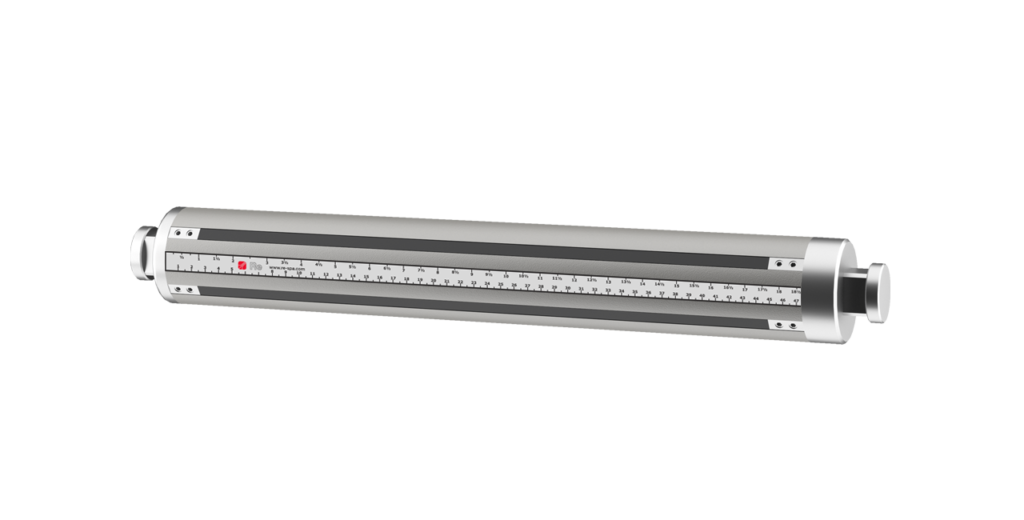

EJES EXPANSIBLES DE LISTONES
Paper, Nonwoven / Hygene, Plastic film, Aluminium Foil, Carton Board, Wire cables
acero o aluminio
diferentes tipos de pernos estándar o según diseño del cliente
diferentes perfiles o listones disponibles
sistema Centrimax (opcional)
More info
Ø INTERIOR NUCLEO
50 mm / 2”
70 mm
70 mm
3"
3"
3"
Ø eje (mm)
48,5
69
69
74,3
74,5
74,8
Material
aluminio
aluminio
acero
aluminio
acero
aluminio
Número de listones
3
6
5
5
5
6
Par de deslizamiento** (Nm)
10
350
350
300
300
400
Peso eje sin pernos - por metro (Kg)
3,3
5
19
6,5
24
5,9
Ø INTERIOR NUCLEO
4"
5"
150 mm
6"
8"
Ø eje (mm)
100
125
148
150
198
Material
aluminio
aluminio
aluminio
aluminio
aluminio
Número de listones
6
6
9
9
8
Par de deslizamiento** (Nm)
900
1100
2020
2050
2400
Peso eje sin pernos - por metro (Kg)
8,4
14,5
9,45
10,32
15,2
** con nucleo de cartón
