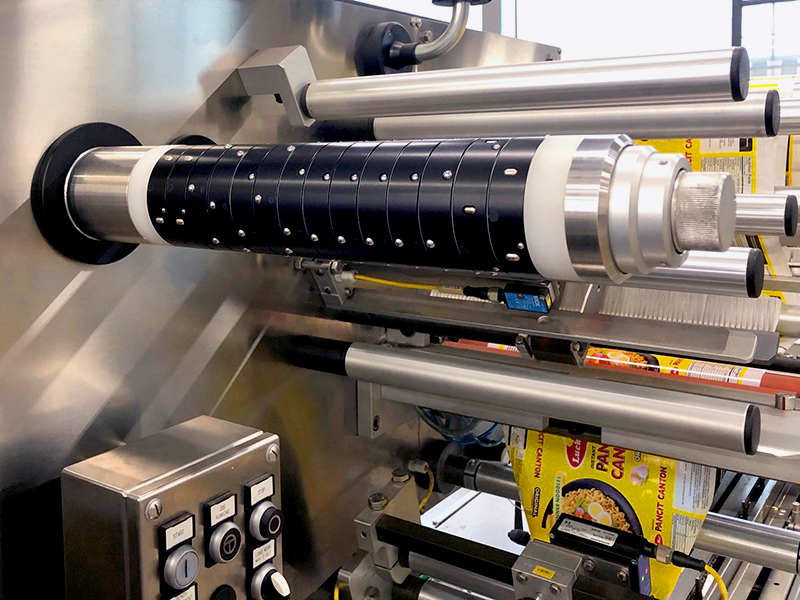

Los ejes de fricción Re son la solución ideal para el bobinado múltiple de bobinas con distintas dimensiones, cada una de las cuales necesita una tensión diferente del material. Durante la fase de bobinado múltiple de bobinas, obtenidas tras operaciones de corte de una bobina de film plástico o de otro material, se suelen producir diferencias de espesor en el material y, por tanto, en la tensión de bobinado.
Para resolver este problema, los ejes de fricción garantizan la gestión de diferentes tensiones bloqueando el núcleo de cada una de las bobinas por separado para obtener un bobinado preciso y una fuerza de tiro uniforme de todas las bobinas.
Los anillos de fricción con bolas, de acero o de aluminio, están equipados con un anillo interior de bolas que aumenta la resistencia y facilita el deslizamiento de las bolas. Las bolas, en fase de descarga, se sitúan por debajo del diámetro nominal del anillo para facilitar la extracción de la bobina sin dañar el núcleo.
Los anillos de fricción con bolas se pueden equipar con posicionadores precargados para estabilizar el núcleo antes de abrir los embragues.
EJES DE FRICCIÓN CON BOLAS
Paper, Nonwoven / Hygene, Plastic film, Aluminium Foil
Núcleo de la bobina de 45 mm a 400 mm
No daña los núcleos durante las fases de carga y descarga de la bobina
Posibilidad de bolas de precarga para aumentar la estabilidad
Realizados en aluminio o acero
Ideal tanto para núcleos de cartón como de plástico
Gallery
More info
Anchura del anillo (L) + separador
de 4,5 mm a 50 mm
Separador
de 0,35 mm a 1 mm
Diámetro eje
de 30 f7 a 150 f7
Diámetro del núcleo
de 45 mm a 400 mm
Diámetro de la bola
de 3,2 mm a 8 mm
Bola de precarga
L ≥ 12,15 mm optional
Cojinetes de bolas
L ≥ 12,15 mm
Material del anillo de fricción
L < 12,15 mm
L ≥ 12,15 mm
L ≥ 12,15 mm
acero niqueladoaluminio anodizado duro
posibilidad de realización bajo diseño
